nam châm NdFeB — nam châm vĩnh cửu neodymium-sắt-boron thiêu kết — là nam châm vĩnh cửu mạnh nhất được bán trên thị trường trên thế giới , với các sản phẩm năng lượng có mức từ 35 MGOe (N35) đến 52 MGOe (N52) và hơn thế nữa. Chúng là vật liệu quan trọng cho phép chế tạo động cơ điện hiện đại, tự động hóa công nghiệp, thiết bị y tế, hệ thống năng lượng tái tạo và điện tử tiêu dùng. Cho dù bạn đang tìm nguồn cung ứng từ một nhà sản xuất nam châm neodymium để sản xuất động cơ khối lượng lớn hoặc cần nam châm NdFeB tùy chỉnh cho một thiết bị chính xác, việc hiểu nam châm NdFeB được sử dụng để làm gì là nền tảng để lựa chọn vật liệu và cấp độ phù hợp.
Công ty TNHH Công nghiệp Từ tính Ninh Ba Tujin là một nhà chuyên nghiệp Nhà sản xuất nam châm NdFeB và nhà máy sản xuất nam châm đất hiếm chuyên về nam châm động cơ nhiệt độ cao, hiệu suất cao và hình dạng tùy chỉnh chính xác cho các ứng dụng toàn cầu đòi hỏi khắt khe. Hướng dẫn này đề cập đến toàn bộ phạm vi ứng dụng, cấp độ, thành phần, lớp phủ và cân nhắc về thiết kế của nam châm NdFeB.
Thuật ngữ NdFeB là viết tắt của Neodymium (Nd), Sắt (Fe) và boron (B) - ba thành phần chính của hợp kim. Pha từ chiếm ưu thế là Nd2Fe14B, một hợp chất liên kim loại tứ giác được tổng hợp độc lập lần đầu tiên bởi General Motors và Sumitomo Special Metals vào năm 1984. Ý nghĩa nam châm NdFeB trong thực tế là một nam châm vĩnh cửu thiêu kết hoặc liên kết với tích năng lượng cao nhất được biết đến của bất kỳ vật liệu từ tính nào ở nhiệt độ phòng.
Thành phần nam châm NdFeB theo trọng lượng xấp xỉ 29–32% neodymium (một nguyên tố đất hiếm), 64–68% sắt và 1% boron, với sự bổ sung nhỏ của dysprosium (Dy), terbium (Tb), coban (có), nhôm (Al), đồng (Cu) và niobium (Nb) để tối ưu hóa lực kháng từ, độ ổn định nhiệt độ và cấu trúc vi mô ranh giới hạt. Nam châm NdFeB nhiệt độ cao chứa hàm lượng Dy hoặc Tb cao - các chất bổ sung đất hiếm nặng giúp cải thiện đáng kể khả năng chống khử từ của nam châm ở nhiệt độ hoạt động cao, khiến chúng trở nên cần thiết cho Nam châm NdFeB cho động cơ trong các phương tiện sử dụng năng lượng mới và động cơ công nghiệp.
| Yếu tố | Biểu tượng | Nội dung tiêu biểu | Chức năng chính |
|---|---|---|---|
| Neodymium | Nd | 29–32% trọng lượng | Pha từ sơ cấp (Nd2Fe14B) |
| Sắt | Fe | 64–68% trọng lượng | Cung cấp từ hóa bão hòa cao |
| Boron | B | ~1% khối lượng | Ổn định cấu trúc tinh thể tứ giác |
| Dysprosi | Dy | 0–6% trọng lượng | Tăng lực cưỡng chế đối với các lớp nhiệt độ cao |
| Terbi | Tb | 0–2% trọng lượng | Bổ sung HRE thay thế, độ kháng từ/nguyên tử cao hơn |
| coban | Co | 0–3% trọng lượng | Cải thiện nhiệt độ Curie và khả năng chống ăn mòn |
các Cấp nam châm NdFeB hệ thống phân loại nam châm chủ yếu theo tích năng lượng tối đa của chúng (BHmax), được biểu thị bằng MGOe (Mega Gauss Oersteds) hoặc kJ/m3. Các lớp tiêu chuẩn bao gồm từ N35 đến N52 , với số cao hơn cho thấy mật độ năng lượng từ trường lớn hơn. Các hậu tố cấp độ - H, SH, UH, EH, AH - biểu thị nhiệt độ vận hành tối đa và mức độ cưỡng bức tăng dần.
các chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). Nam châm neodymium N52 mang lại sản phẩm năng lượng cao nhất của bất kỳ loại NdFeB thiêu kết nào được sản xuất thương mại, cung cấp tới 52 MGOe - năng lượng từ tính trên mỗi đơn vị thể tích cao hơn khoảng 50% so với N35. Điều này làm cho các định dạng khối nam châm neodymium N52 đặc biệt có giá trị trong các thiết kế động cơ hiệu suất cao bị giới hạn về không gian. Hệ thống hậu tố nhiệt độ cũng quan trọng không kém đối với các ứng dụng động cơ: nam châm cấp N tiêu chuẩn được đánh giá chỉ ở mức 80 độ C, trong khi các loại NUH và NEH chịu được 180 đến 200 độ C — một thông số kỹ thuật cần thiết cho động cơ kéo EV, bộ truyền động servo và động cơ máy nén trong đó nhiệt độ cuộn dây có thể vượt quá 150 độ C. Chọn tổ hợp cấp chính xác của sản phẩm năng lượng và cấp nhiệt độ là bước đầu tiên và quan trọng nhất trong thông số kỹ thuật nam châm NdFeB tùy chỉnh.
các question of nam châm neodymium dùng để làm gì có một câu trả lời mở rộng bao trùm hầu hết mọi ngành sử dụng nhiều công nghệ. Như một nhà sản xuất nam châm đất hiếm , Công nghiệp Từ tính Tujin cung cấp nam châm NdFeB cho các lĩnh vực chính sau:
Nam châm NdFeB cho động cơ đại diện cho phân khúc ứng dụng lớn nhất, chiếm khoảng 60 đến 65% lượng tiêu thụ NdFeB toàn cầu tính theo giá trị. Trong xe điện, nam châm vĩnh cửu cho động cơ điện - cụ thể là động cơ đồng bộ nam châm vĩnh cửu bên trong (IPMSM) - cho phép mật độ công suất không thể đạt được bằng các giải pháp thay thế cảm ứng hoặc trường vết thương. Một động cơ kéo EV 150kW điển hình sử dụng khoảng 2 đến 4 kg NdFeB thiêu kết cao cấp. Nam châm neodymium cấp động cơ đối với các ứng dụng EV thường yêu cầu các loại như 38UH, 40UH hoặc 42SH, kết hợp độ dư cao với độ kháng từ đủ để chống lại quá trình khử từ ở nhiệt độ vận hành cao nhất.
Nam châm động cơ tùy chỉnh dành cho tự động hóa công nghiệp bao gồm nam châm đoạn hồ quang cho rôto động cơ servo, nam châm vòng cho stato BLDC (DC không chổi than) và khối có độ kháng từ cao cho bộ tách từ và cụm giữ. Nam châm đất hiếm cho động cơ trong các ứng dụng khớp nối servo và rô-bốt yêu cầu dung sai kích thước cực kỳ chặt chẽ — thường là ± 0,05mm trên các kích thước quan trọng — và đặc tính từ tính nhất quán trên các lô sản xuất lớn để đảm bảo đặc tính gợn sóng mô-men xoắn đồng nhất.
Động cơ máy nén tiết kiệm năng lượng cho máy điều hòa không khí, động cơ máy giặt biến tần và động cơ quạt có tốc độ thay đổi đều dựa vào nam châm neodymium thiêu kết để đạt được xếp hạng hiệu quả của họ. Trong lĩnh vực âm thanh, nam châm NdFeB trong loa mang lại độ nhạy vượt trội và phản hồi nhất thời so với các chất thay thế ferrite. Nam châm cảm biến trong bộ mã hóa, cảm biến vị trí và thân ga ô tô là một ứng dụng khối lượng lớn khác dành cho nam châm NdFeB tùy chỉnh ở dạng hình học nhỏ gọn.
Các ứng dụng y tế bao gồm các động cơ vi mô cho tay khoan cấy ghép nha khoa, bộ truyền động khớp robot phẫu thuật, động cơ bơm insulin và hệ thống lái ống thông. Các ứng dụng này đòi hỏi mức độ chính xác cao nhất về kích thước, độ hoàn thiện bề mặt và tính nhất quán từ tính theo từng mẻ. Như một Nhà cung cấp nam châm NdFeB phục vụ khách hàng y tế, Tujin cung cấp tài liệu kiểm tra và truy xuất nguồn gốc vật liệu đầy đủ bao gồm hồ sơ anh, Hcj, BHmax và độ dày lớp phủ cho từng lô sản xuất.
Máy phát điện tua bin gió truyền động trực tiếp là một ứng dụng chính và đang phát triển cho các thiết bị định dạng lớn. nam châm đất hiếm . Một tuabin gió ngoài khơi truyền động trực tiếp 5MW có thể cần hơn 2.000 kg NdFeB thiêu kết trong rôto máy phát điện của nó. Khi các tuabin gió có quy mô lên tới 12MW và hơn thế nữa, nhu cầu về nam châm vĩnh cửu hiệu suất cao từ nhà máy nam châm neodymium với khả năng sản xuất khổ lớn đã được chứng minh tiếp tục tăng.
các horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. Các ứng dụng xe điện và động cơ cùng nhau chiếm khoảng 40% tổng nhu cầu NdFeB , phản ánh quá trình chuyển đổi nhanh chóng sang phương tiện giao thông điện khí hóa và vai trò trung tâm của động cơ nam châm vĩnh cửu trong kiến trúc hệ thống truyền động EV. Tự động hóa công nghiệp chiếm 24% — một phân khúc được thúc đẩy bởi sự mở rộng toàn cầu của robot nhà máy, hệ thống máy ép servo và thiết bị CNC chính xác — tất cả đều dựa vào nam châm động cơ mô-men xoắn cao để mang lại độ chính xác và khả năng phản hồi mà quá trình sản xuất tự động yêu cầu. Thị phần 16% của năng lượng gió dự kiến sẽ tăng đáng kể đến năm 2030 khi các thiết kế tua-bin truyền động trực tiếp giành được thị phần so với các giải pháp thay thế truyền động. Các ứng dụng thiết bị y tế và chính xác, mặc dù có khối lượng nhỏ hơn, nhưng lại nằm trong số những ứng dụng đòi hỏi khắt khe nhất về dung sai kích thước và tính đồng nhất từ tính, khiến chúng trở thành trọng tâm ưu tiên của các nhà sản xuất nam châm NdFeB tùy chỉnh chuyên dụng. Bề rộng của hồ sơ nhu cầu này nhấn mạnh lý do tại sao nam châm NdFeB manufacturer khả năng trên các cấp độ, hình dạng và lớp phủ rất quan trọng để phục vụ nhiều ngành công nghiệp từ một nền tảng sản xuất duy nhất.
Với tư cách là người dẫn đầu nam châm neodymium tùy chỉnh nhà sản xuất, Tujin Magnet Industry sản xuất nhiều loại hình học nam châm toàn diện để đáp ứng các yêu cầu về mạch từ của các thiết kế động cơ và thiết bị đa dạng. Các hình ảnh sản phẩm sau đây minh họa bề rộng của các hình dạng chính xác có sẵn từ chúng tôi Nhà máy nam châm NdFeB :

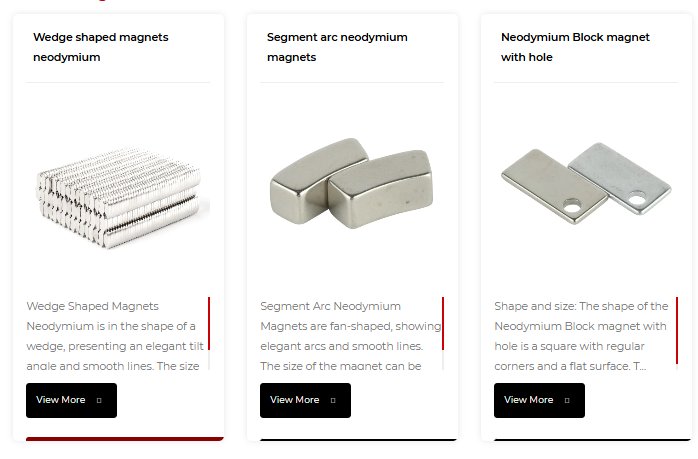

Nam châm neodymium hình nêm, nam châm NdFeB hình cung phân đoạn và nam châm khối có lỗ - hình dạng tùy chỉnh từ Công nghiệp Từ tính Tujin

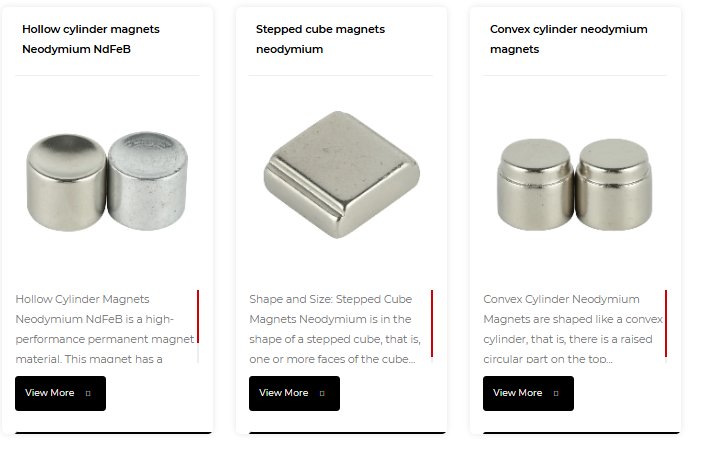

Nam châm NdFeB hình trụ rỗng, nam châm neodymium hình khối bậc thang và nam châm vĩnh cửu hình trụ lồi cho các ứng dụng động cơ và thiết bị chính xác

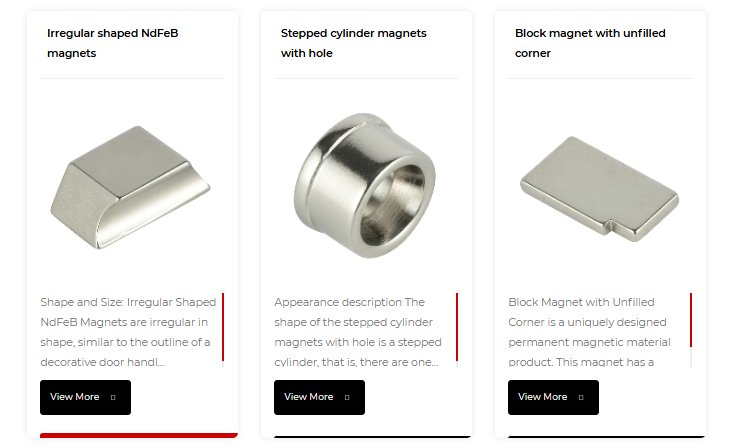

Nam châm NdFeB có hình dạng không đều, nam châm hình trụ có lỗ và nam châm khối có góc không được lấp đầy - được thiết kế theo thông số kỹ thuật chính xác của khách hàng
Nam châm hồ quang phân đoạn là hình học được sử dụng rộng rãi nhất cho rôto động cơ nam châm vĩnh cửu gắn trên bề mặt và bên trong. Mài chính xác đảm bảo bán kính hồ quang và kích thước góc được giữ trong phạm vi ±0,03mm, điều này rất quan trọng để đảm bảo mật độ từ thông khe hở không khí nhất quán và gợn sóng mô-men xoắn thấp. Nam châm hình nêm được sử dụng trong cấu hình mảng Halbach và một số thiết kế động cơ tuyến tính nhất định. Nam châm hình trụ và vòng rỗng với từ hóa đa cực thường gặp trong bánh xe mã hóa, cụm khớp nối và động cơ BLDC nhỏ gọn. Hình dạng không đều và dạng bậc — bao gồm các khối nam châm có góc không hàn, hình trụ lồi và hình trụ bậc có lỗ — được sản xuất theo thông số kỹ thuật CAD chính xác của khách hàng, cho phép các kỹ sư thiết kế tối ưu hóa mạch từ mà không bị ràng buộc bởi hình học danh mục tiêu chuẩn.
Nhiệt độ là biến hiệu suất quan trọng nhất đối với Nam châm NdFeB cho động cơ . Không giống như nam châm ferrite, có hệ số cưỡng chế nhiệt độ dương, nam châm NdFeB mất lực cưỡng bức khi nhiệt độ tăng - một hiện tượng được mô tả bởi hệ số nhiệt độ của Br (thường là -0,09 đến -0,12% mỗi độ C) và Hcj (thường là -0,40 đến -0,60% mỗi độ C đối với các loại tiêu chuẩn). Nếu nhiệt độ vận hành vượt quá điểm uốn của đường cong khử từ thì sẽ xảy ra hiện tượng mất từ thông không thể đảo ngược.
Tujin's nam châm NdFeB nhiệt độ cao duy trì hiệu suất từ tính đáng tin cậy trong toàn bộ phạm vi hoạt động từ -40 độ C đến 200 độ C trở lên. Công nghệ khuếch tán ranh giới hạt (GBD) tiên tiến — trong đó Dy hoặc Tb được khuếch tán có chọn lọc vào các ranh giới hạt thay vì được thêm vào với số lượng lớn — cho phép tăng cường lực kháng từ với sự hy sinh tối thiểu lượng dư, cho phép nam châm động cơ mô-men xoắn cao vượt trội hơn các loại đất hiếm nặng thay thế thông thường cả về chi phí và hiệu suất.
các line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. Nam châm N42 tiêu chuẩn trải qua quá trình khử từ không thể đảo ngược ở nhiệt độ trên 80 độ C , khiến chúng không phù hợp cho các ứng dụng động cơ nơi nhiệt độ cuộn dây có thể vượt quá ngưỡng này khi chịu tải liên tục. N42H, với độ kháng từ nội tại cao hơn đạt được thông qua việc bổ sung dysprosi có kiểm soát, mở rộng phạm vi sử dụng được lên khoảng 120 độ C — đủ cho nhiều ứng dụng động cơ thiết bị và servo công nghiệp. Nam châm N42UH duy trì mức từ thông hữu ích lên tới 180 độ C , khiến chúng trở thành loại được lựa chọn cho động cơ kéo EV, bộ truyền động hàng không vũ trụ và bộ truyền động công nghiệp chu kỳ cao. Độ dốc nhiệt của ứng dụng càng dốc thì việc làm việc với nhà sản xuất nam châm neodymium người có thể cung cấp cả thông số kỹ thuật cấp chính xác và dữ liệu thử nghiệm xác nhận - bao gồm các đường cong khử từ nhiệt được đo trên các lô sản xuất thực tế - để xác nhận hiệu suất trong môi trường vận hành dự kiến. Tujin cung cấp dữ liệu đặc tính từ tính hoàn chỉnh với mỗi lô hàng nam châm động cơ.
Nam châm NdFeB thiêu kết không tráng phủ dễ bị ăn mòn do tương tác điện hóa giữa pha Nd2Fe14B và pha ranh giới hạt giàu neodymium. Nếu không có biện pháp bảo vệ bề mặt thích hợp, quá trình oxy hóa sẽ dẫn đến nứt vỡ, mất từ thông và làm nhiễm bẩn các bộ phận xung quanh. Lớp phủ tiên tiến do đó là một điểm khác biệt quan trọng về chất lượng đối với bất kỳ nam châm NdFeB tùy chỉnh nhà sản xuất phục vụ động cơ và các ứng dụng công nghiệp.
Như một nhà máy sản xuất nam châm đất hiếm với khả năng phủ đầy đủ nội bộ, Tujin Từ Công nghiệp lựa chọn và xác nhận hệ thống phủ tối ưu cho từng ứng dụng của khách hàng, đảm bảo rằng hiệu suất bảo vệ bề mặt được xác minh thông qua thử nghiệm ăn mòn cấp tốc trước khi bắt đầu sản xuất hàng loạt.
Một sự hoàn chỉnh Bảng dữ liệu nam châm NdFeB cung cấp các thông số từ tính, nhiệt và vật lý cần thiết để mô tả đầy đủ đặc tính của nam châm cho thiết kế kỹ thuật. Bảng sau đây tóm tắt các tham số chính và phạm vi giá trị tiêu biểu của chúng đối với NdFeB thiêu kết:
| tham số | Biểu tượng | Phạm vi điển hình (N35–N52) | Ý nghĩa kỹ thuật |
|---|---|---|---|
| sự sót lại | Br | 1,17–1,48 tấn | Mật độ thông lượng khe hở không khí; truyền động trực tiếp mô-men xoắn động cơ |
| Sự cưỡng bức (nội tại) | Hcj | 955–2000 kA/m | Khả năng chống khử từ; quan trọng cho việc sử dụng nhiệt độ cao |
| Sản phẩm năng lượng | BHmax | 263–414 kJ/m3 | Cường độ từ tính tổng thể trên một đơn vị thể tích |
| Nhiệt độ Curie | Tc | 310–380 C | Giới hạn bão hòa từ tuyệt đối (không hoạt động ở nhiệt độ) |
| Nhiệt độ. Coeff. của Br | alpha(Br) | -0,09 đến -0,12 %/C | Sự thay đổi từ thông thuận nghịch theo nhiệt độ |
| Mật độ | rho | 7,4–7,6 g/cm3 | Ước tính khối lượng để tính toán cân bằng rôto |
các radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. NdFeB chiếm ưu thế về dư lượng, tích năng lượng và lực cưỡng chế - ba đặc tính xác định mô-men xoắn mà động cơ có thể tạo ra trên một đơn vị thể tích nam châm và khả năng chống khử từ của nó như thế nào trong các điều kiện trường bất lợi. Nam châm Ferrite đạt điểm cao nhất về khả năng chống ăn mòn và hiệu quả chi phí, khiến chúng thích hợp cho các ứng dụng đơn giản, tiêu thụ điện năng thấp trong môi trường lành tính, nhưng sản phẩm năng lượng của chúng thường thấp hơn 5 đến 8 lần so với NdFeB có thể tích tương đương, hạn chế nghiêm trọng khả năng phù hợp của chúng đối với nam châm động cơ mô-men xoắn cao . Nam châm Alnico - một hợp kim sắt-nhôm-niken-coban - mang lại độ ổn định nhiệt độ tuyệt vời và được sử dụng trong các cảm biến chuyên dụng và dụng cụ tương tự, nhưng độ kháng từ cực thấp của chúng khiến chúng dễ bị khử từ trong các trường lạc của cụm động cơ, hạn chế việc sử dụng chúng như nam châm vĩnh cửu cho động cơ điện . Đối với các ứng dụng động cơ đòi hỏi khắt khe, NdFeB từ một nhà cung cấp đủ tiêu chuẩn nhà sản xuất nam châm đất hiếm với việc lựa chọn cấp độ và lớp phủ phù hợp là sự lựa chọn vượt trội về mặt kỹ thuật trên hầu hết các khía cạnh hiệu suất chính.
Với mục đích xuất nhập khẩu, Mã HS nam châm NdFeB thường rơi vào HS 8505.11 - nam châm vĩnh cửu bằng kim loại - nằm trong phân loại Hệ thống hài hòa rộng hơn cho nam châm điện và nam châm vĩnh cửu (Chương 85). Người mua tìm nguồn cung ứng từ một Nhà máy nam châm NdFeB ở Trung Quốc nên xác nhận mã HS gồm 10 chữ số cụ thể áp dụng tại khu vực tài phán của họ, vì các phân loại phụ khác nhau giữa Danh pháp kết hợp của EU, Biểu thuế HTS của Hoa Kỳ và các hệ thống thuế quan quốc gia khác. Công nghiệp từ tính Tujin cung cấp hỗ trợ tài liệu hải quan đầy đủ, bao gồm giấy chứng nhận xuất xứ, tờ khai thành phần vật liệu và tuyên bố tuân thủ REACH/RoHS.
Tái chế nam châm NdFeB là một chủ đề ngày càng quan trọng khi nhu cầu toàn cầu về các nguyên tố đất hiếm tăng lên và khả năng phục hồi của chuỗi cung ứng trở thành ưu tiên chiến lược. Phế liệu NdFeB thiêu kết - bao gồm các phần ngừng sản xuất, các bộ phận bị loại bỏ và nam châm động cơ hết tuổi thọ - có thể được tái xử lý thông qua các tuyến tái chế thủy luyện hoặc trực tiếp để thu hồi neodymium, dysprosium và các nguyên tố có giá trị khác. Đạo luật Nguyên liệu thô Quan trọng của Châu Âu và các chính sách tương đương ở Hoa Kỳ và Nhật Bản đang thiết lập các mục tiêu về hàm lượng tái chế cho nam châm đất hiếm trong xe điện và tua-bin gió, tạo ra động lực pháp lý đáng kể cho chuỗi cung ứng tái chế khép kín.
Công ty TNHH Công nghiệp Từ tính Ninh Ba Tujin là một nhà chuyên nghiệp Nhà sản xuất nam châm NdFeB và nhà máy sản xuất nam châm đất hiếm chuyên sản xuất và kinh doanh nam châm neodymium-sắt-boron thiêu kết hiệu suất cao. Với nhiều năm kinh nghiệm chuyên sâu về vật liệu từ tính, Tujin vượt trội trong việc cung cấp nam châm động cơ chịu nhiệt độ cao và customized magnetic solutions with superior precision and stability.
Như một recognized nhà cung cấp nam châm neodymium Đối với các thương hiệu hàng đầu toàn cầu, Tujin phục vụ nhiều ngành công nghiệp bao gồm phương tiện sử dụng năng lượng mới, tự động hóa công nghiệp, thiết bị gia dụng, thiết bị y tế chính xác và thiết bị năng lượng. Ưu điểm sản phẩm cốt lõi bao gồm công nghệ nam châm động cơ nhiệt độ cao tiên tiến hoạt động từ -40 độ C đến 200 độ C trở lên; khả năng hình dạng tùy chỉnh toàn diện bao gồm đĩa, khối, đoạn cung, vòng, thanh, nêm và hình học không đều phức tạp; và các hệ thống sơn phủ cao cấp bao gồm Ni-Cu-Ni, epoxy, kẽm và Parylene.
Nổi tiếng về chất lượng sản phẩm vượt trội, thời gian thực hiện nhanh và tính linh hoạt trong sản xuất cao, Tujin đã trở thành đối tác lâu dài đáng tin cậy của các công ty hàng đầu trong nhiều ngành trên toàn thế giới. Cho dù bạn yêu cầu tiêu chuẩn N35 đến N52 magnets trong các hình dạng danh mục hoặc nam châm NdFeB tùy chỉnh hoàn toàn được thiết kế theo thông số kỹ thuật vẽ chính xác, Tujin mang đến sự chuyên nghiệp, hiệu quả và độ tin cậy để mang lại hiệu suất từ tính vượt trội cho sản phẩm của bạn.
