Làm cách nào để chọn nam châm NdFeB phù hợp cho ứng dụng của bạn?

Việc chọn nam châm NdFeB (Neodymium Iron Boron) phù hợp dựa trên năm yếu tố cốt lõi: cấp độ (cường độ từ), nhiệt độ hoạt động tối đa, loại lớp phủ, hình dạng và kích thước cũng như hướng từ hóa . Hãy thực hiện đúng năm thông số này và nam châm sẽ hoạt động ổn định trong ứng dụng của bạn trong nhiều năm. Bỏ lỡ dù chỉ một bước, bạn có nguy cơ bị mất từ ​​tính, bị ăn mòn hoặc không khớp về mặt cơ học. Hướng dẫn này sẽ hướng dẫn bạn thực hiện từng quyết định một cách có hệ thống.

Hiểu hệ thống lớp trước bất cứ điều gì khác

nam châm NdFeB được phân loại theo cấp lớp, được biểu thị dưới dạng số theo sau là một hoặc hai chữ cái — ví dụ: N35, N42, N52 hoặc N35SH. Con số cho biết tích năng lượng tối đa tính bằng MGOe (Megagauss-Oersteds) , là thước đo trực tiếp của mật độ năng lượng từ tính. Các chữ cái cho biết loại hiệu suất nhiệt của nam châm.

Dưới đây là bảng phân tích các loại phổ biến và các sản phẩm năng lượng điển hình của chúng:

Một quy tắc thực tế: không tự động chọn điểm cao nhất . Các loại cao hơn thì khó gia công hơn, giòn hơn và có thể có độ cưỡng bức thấp hơn - nghĩa là chúng khử từ dễ dàng hơn ở nhiệt độ cao. Hãy ghép cấp độ này với cường độ trường thực tế được yêu cầu trong thiết kế của bạn.

Xếp hạng nhiệt độ phù hợp với môi trường hoạt động của bạn

Nhiệt độ là thông số kỹ thuật thường bị bỏ qua nhất khi lựa chọn nam châm NdFeB . Nam châm loại N tiêu chuẩn (không có hậu tố) có nhiệt độ hoạt động tối đa chỉ 80°C . Để chúng tiếp xúc với nhiệt độ cao hơn sẽ gây ra hiện tượng khử từ không thể đảo ngược - một lỗi không thể khắc phục được nếu không tái từ hóa.

Hậu tố chữ cái trong cấp biểu thị cấp độ cưỡng chế nhiệt độ cao:

• Không có hậu tố (ví dụ: N42): Nhiệt độ hoạt động tối đa 80°C
• M (ví dụ: N42M): Lên tới 100°C
• H (ví dụ: N42H): Lên tới 120°C
• SH (ví dụ: N38SH): Lên tới 150°C
• UH (ví dụ: N35UH): Lên tới 180°C
• EH (ví dụ: N33EH): Lên tới 200°C
• AH (ví dụ: N30AH): Lên tới 220°C

Ví dụ, một động cơ kéo của xe điện có thể thấy nhiệt độ bên trong cụm rôto là 120–150°C. Trong trường hợp này, loại N42H hoặc N38SH là lựa chọn phù hợp. Sử dụng N42 tiêu chuẩn sẽ dẫn đến mất trường trong chu kỳ vận hành đầu tiên ở nhiệt độ cao.

Cũng tính đến nam châm hệ số nhiệt độ còn sót lại , thường là −0,11% đến −0,12% mỗi ° C đối với NdFeB. Một nam châm có công suất định mức 1,30 T ở 20°C sẽ tạo ra khoảng 1,17 T ở 120°C — mức giảm 10% phải được tính đến trong thiết kế mạch từ của bạn.

Chọn lớp phủ phù hợp với môi trường của bạn

nam châm NdFeB rất dễ bị ăn mòn. Hợp kim cơ bản có chứa các nguyên tố sắt và đất hiếm sẽ bị rỉ sét nhanh chóng trong môi trường ẩm ướt hoặc có tính ăn mòn hóa học nếu không có lớp phủ bảo vệ. Chọn sai lớp phủ là một trong những nguyên nhân chính gây ra hỏng nam châm sớm trên hiện trường.

Các lựa chọn lớp phủ phổ biến và đặc điểm của chúng

Lưu ý rằng độ dày lớp phủ ảnh hưởng trực tiếp đến dung sai kích thước. Nếu thiết kế của bạn có khe hở hẹp — ví dụ: khe rôto có dung sai 0,1 mm — thì lớp niken 20 μm phải được tính vào kích thước gia công của nam châm.

Xác định hình dạng và kích thước dựa trên mạch từ của bạn

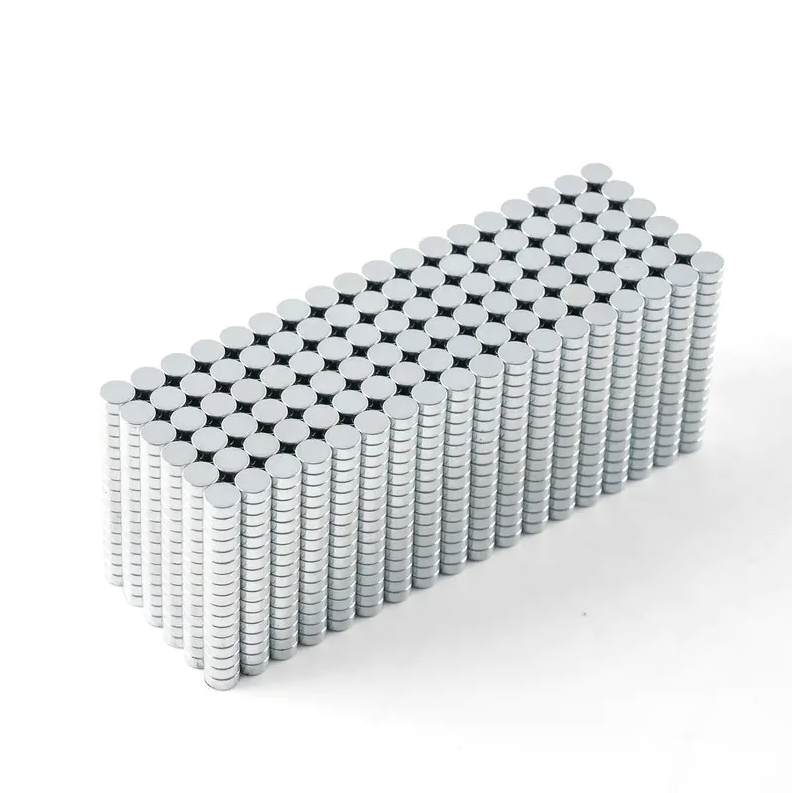

nam châm NdFeB được sản xuất với nhiều hình dạng tiêu chuẩn: khối, đĩa, vòng, vòng cung, thanh và cấu hình tùy chỉnh. Hình dạng bạn chọn phải phù hợp với hình dạng mạch từ của bạn chứ không phải ngược lại.

Các cân nhắc về chiều chính bao gồm:

• Tỷ lệ chiều dài trên đường kính (L/D) của nam châm hình trụ: Tỷ lệ L/D trên 0,7 thường được ưu tiên để tránh hiện tượng tự khử từ do hệ số hình dạng.
• Nam châm hồ quang cho động cơ: Bán kính bên trong và bên ngoài, góc cung (ví dụ: 45°, 60°, 90°) và độ dày đều ảnh hưởng đến mật độ từ thông trong khe hở không khí. Ngay cả độ lệch 1° trong góc hồ quang cũng có thể làm dịch chuyển dạng sóng EMF ngược trong động cơ BLDC.
• Nam châm dạng vòng dùng cho máy từ thông hướng trục: Độ đồng đều của thành ống ±0,05 mm thường rất quan trọng để có hiệu suất cân bằng.
• Cấp dung sai: Dung sai tiêu chuẩn thường là ± 0,1 mm đối với NdFeB thiêu kết. Mài chính xác có thể đạt được ±0,02 mm nhưng làm tăng chi phí và thời gian thực hiện.

Để giữ nam châm dùng trong đồ đạc hoặc chốt, lực kéo phụ thuộc rất nhiều vào khe hở không khí. Một nam châm dạng đĩa được định mức ở lực kéo 10 kg ở khe hở không khí 0 mm sẽ tạo ra ít hơn 1 kg ở khe hở không khí 3 mm - hệ số giảm mười do chỉ riêng lực cản khe hở không khí.

Chỉ định hướng từ hóa cho hội của bạn

nam châm NdFeB có thể bị từ hóa theo các hướng khác nhau so với hình dạng của chúng. Các tùy chọn phổ biến nhất là hướng trục (xuyên qua độ dày), đường kính (ngang đường kính) và hướng tâm (từ tâm ra ngoài). Việc chỉ định hướng từ hóa sai sẽ dẫn đến nam châm không thể sử dụng được trong tổ hợp của bạn, ngay cả khi mọi thông số khác đều đúng.

• Từ hóa trục: Tiêu chuẩn cho hầu hết các nam châm dạng đĩa và khối. Cực Bắc và cực Nam nằm trên mặt phẳng.
• Từ hóa đường kính: Phổ biến cho các thanh hình trụ được sử dụng trong cảm biến và bộ truyền động tuyến tính. Các cực nằm ở phía đối diện của hình trụ.
• Từ hóa xuyên tâm: Được sử dụng trong nam châm dạng vòng cho động cơ DC và một số cấu hình loa nhất định. Yêu cầu các thiết bị cố định từ hóa chuyên dụng và chế tạo phức tạp hơn.
• Từ hóa đa cực: Áp dụng cho các vòng hoặc cung trong động cơ bước và ứng dụng bộ mã hóa. Một vòng có thể có 8, 16 hoặc thậm chí 32 cực với các vùng bắc-nam xen kẽ.

Luôn xác nhận hướng từ hóa bằng máy đo Gauss hoặc đầu dò Hall trước khi tích hợp nam châm vào một bộ phận, đặc biệt là trong cấu hình nhiều cực trong đó lỗi phân cực có thể gây mất cân bằng rôto.

Tính đến các đặc tính cơ học và các ràng buộc xử lý

Nam châm NdFeB là vật liệu giống như gốm thiêu kết. Họ là cứng nhưng giòn , với cường độ nén xấp xỉ 1.050 MPa nhưng cường độ uốn chỉ 250 MPa. Điều này có nghĩa là chúng có thể chịu được lực nén tốt nhưng sẽ bị nứt hoặc sứt mẻ khi bị uốn, va đập hoặc ứng suất kéo.

Yêu cầu xử lý thực tế để lập kế hoạch:

• Nam châm lớn (trên 50 mm ở bất kỳ kích thước nào) cần có đồ gá hoặc miếng đệm trong quá trình lắp ráp để ngăn chặn lực hút không kiểm soát và gãy do va chạm.
• nam châm NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Liên kết dính là phổ biến để gắn; tuy nhiên, chất kết dính phải được định mức về nhiệt độ vận hành và độ giãn nở nhiệt chênh lệch giữa nam châm (hệ số ~5 × 10⁻⁶/°C) và vỏ thép (~11 × 10⁻⁶/°C).
• Máy điều hòa nhịp tim, thẻ tín dụng và đồng hồ cơ phải được giữ cách xa ít nhất 10–15 cm khi sử dụng nam châm cao cấp.

Sử dụng Khung quyết định để hội tụ thông số kỹ thuật phù hợp

Khi tìm nguồn cung ứng nam châm NdFeB đối với một ứng dụng mới, việc giải quyết các câu hỏi này theo thứ tự sẽ loại bỏ một cách có hệ thống các lựa chọn không phù hợp:

1. Nhiệt độ tối đa mà nam châm sẽ đạt được khi sử dụng là bao nhiêu? → Điều này xác định hậu tố cấp (không có hậu tố, M, H, SH, UH, EH hoặc AH).
2. Mật độ từ thông hoặc lực kéo cần thiết tại điểm làm việc là bao nhiêu? → Điều này xác định tích năng lượng tối thiểu và do đó xác định cấp số (ví dụ: N35 so với N48).
3. Tiếp xúc với môi trường là gì? → Điều này xác định lớp phủ (Ni cho môi trường khô ráo trong nhà, epoxy hoặc Parylene cho môi trường ẩm ướt hoặc hóa chất).
4. Mạch từ cần có hình dạng và hướng từ hóa như thế nào? → Điều này xác định hình học và hướng.
5. Dung sai kích thước cần thiết là gì? → Điều này xác định liệu dung sai thiêu kết tiêu chuẩn có đủ hay cần mài chính xác.
6. Số lượng cần thiết là bao nhiêu và tần suất giao hàng như thế nào? → Điều này tác động đến việc liệu kích thước danh mục tiêu chuẩn hay công cụ tùy chỉnh có thực tế hơn hay không.

Bạn nên chạy mô phỏng từ phần tử hữu hạn (FEM) bằng cách sử dụng dữ liệu đường cong B-H thực tế cho cấp đã chọn của bạn — không phải các giả định đơn giản hóa — trước khi hoàn thiện thông số kỹ thuật cho bất kỳ ứng dụng quan trọng về an toàn hoặc khối lượng lớn nào.

Xác minh chất lượng thông qua thử nghiệm tiêu chuẩn hóa

Khi bạn đã xác định được thông số kỹ thuật mục tiêu, hãy yêu cầu báo cáo thử nghiệm vật liệu được chứng nhận (CMTR) hoặc dữ liệu thử nghiệm của bên thứ ba để xác nhận các thông số sau cho từng lô sản xuất:

• Sự còn sót lại (Br) - được xác minh thông qua thông lượng kế đã hiệu chuẩn, không chỉ đọc Gauss bề mặt
• Tính cưỡng chế (Hcb và Hcj) - lực kháng từ nội tại Hcj đặc biệt quan trọng đối với các cấp nhiệt độ cao
• Sản phẩm năng lượng tối đa (BHmax) - phải nằm trong cửa sổ điểm đã khai báo
• Kết quả thử nghiệm phun muối - ASTM B117 hoặc tương đương, phù hợp với thông số kỹ thuật của lớp phủ
• Báo cáo kiểm tra kích thước - các kích thước tới hạn được xác minh dựa trên dung sai bản vẽ bằng cách sử dụng CMM hoặc phép đo quang học

Tính nhất quán giữa các lô là một thách thức đã biết trong sản xuất NdFeB thiêu kết. Đặc tính từ có thể thay đổi ±3–5% giữa các lô lò, điều này rất quan trọng trong các ứng dụng chính xác. Chỉ định các tiêu chí kiểm tra đầu vào trong đơn đặt hàng của bạn — không chỉ dựa vào sự tự chứng nhận của nhà cung cấp — là một bước thiết thực giúp ngăn ngừa các lỗi lắp ráp ở khâu tiếp theo.
